复合土工膜国家标准对厚度要求的实际应用案例

依据GB/T 17642-2025《土工合成材料 非织造布复合土工膜》规定，复合土工膜的厚度指标以中间防渗层的公称厚度为核心判定依据，成品总厚度仅作为参考指标，厚度偏差、耐静水压、剥离强度等指标需同时满足标准要求。该体系并非纸面参数要求，已在水利工程、矿山环境治理、畜禽养殖粪污处理、市政景观工程等领域得到广泛工程应用。结合德州森泰环保科技有限公司的多项目技术对接经验可知，多数工程失效问题并非源于材料本身质量缺陷，而是选型阶段混淆成品总克重与膜芯公称厚度概念，未按照国家标准指标匹配现场工况所导致。

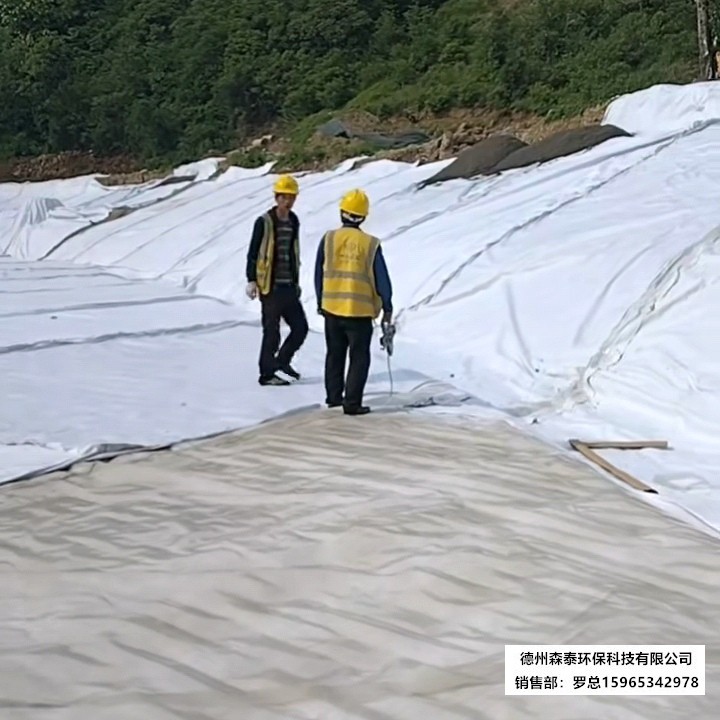

案例一：中小型水库坝体防渗工程

项目概况：北方小型蓄水水库，库内最大水头为4.2m，库底已完成整平处理，局部区域残留少量碎石颗粒，坝坡坡比为1:2.7，工程核心目标为降低库水渗漏量，保障农业供水稳定性。

选型执行国标参数：选用两布一膜复合土工膜，防渗膜公称厚度为0.6mm，两侧土工布为250g/㎡长丝土工布。依据国家标准，0.6mm膜厚对应的耐静水压指标≥1.0MPa，层间剥离强度≥6N/cm，厚度偏差控制在国标允许范围内。

应用情况：项目进场验收阶段，第三方检测机构剥离土工布单独测试膜芯厚度，不认可仅核验成品总厚度的简易检测方式。工程完工蓄水运行多年后，坝后渗流量始终稳定在设计允许区间内。该项目未盲目选用更大厚度膜材，结合水头条件、基底工况选用国标常规规格，实现了工程安全性与造价控制的平衡。

案例二：规模化养猪场黑膜沼气池防渗工程

项目概况：大型养殖园区沼气池，池深为3m，池体内部存在粪渣、砂石杂质，需同时满足防渗与气密性要求，并抵御粪污介质长期腐蚀作用。

选型执行国标参数：采用两布一膜结构，防渗膜公称厚度为1.0mm，两侧土工布为300g/㎡。参照GB/T 17642-2025要求，1.0mm膜厚的耐静水压指标可满足沼气池高气压、高水压工况要求，可避免薄型膜体出现微孔引发漏气渗漏。

应用情况：该项目前期备选方案曾考虑采用0.5mm厚度膜材，经技术评审认为，0.5mm膜的耐穿刺性能不足，难以抵御池内固体杂质的摩擦作用，因此放弃该方案。德州森泰环保科技有限公司在技术交底阶段明确提示，沼气池选型不可仅关注成品总克重，部分产品通过加厚土工布提高成品总重量，膜芯实际厚度不满足要求，将直接影响气密性验收结果。项目投运后，沼气池产气稳定，环保防渗检测结果符合要求。

案例三：尾矿库库区底部防渗治理工程

项目概况：金属矿山尾矿库，地质条件复杂，基底存在带棱角的矿渣颗粒，需阻隔尾矿渗滤液向下渗入地下含水层，环保管控要求严格。

选型执行国标参数：采用两布一膜复合土工膜，防渗膜公称厚度为1.0mm，两侧为400g/㎡长丝土工布。国标要求该规格膜体厚度单点偏差不得超出允许极限，耐静水压≥1.2MPa，CBR顶破强力满足高抗穿刺要求。

应用情况：该项目进场材料实行逐批次抽样检验，剥离土工布检测膜芯厚度，杜绝标称厚度1.0mm、实测平均厚度不足0.8mm的不合格材料进场。土工布发挥隔离缓冲作用，减少矿渣直接划伤膜层的风险，工程投运以来，地下监测井未检出渗滤液特征污染物，达到环保治理目标。

案例四：城市人工景观湖防渗工程

项目概况：城市公园人工湖，水深范围为1.5-2.0m，基底土质相对平缓，局部残留少量树根与碎石，功能以景观蓄水为主，不存在强腐蚀介质。

选型执行国标参数：采用一布一膜复合土工膜，防渗膜公称厚度为0.4mm，土工布为200g/㎡。国标中0.4mm膜厚的耐静水压≥0.6MPa，满足浅水景观湖的防渗需求。

应用情况：本项目工况荷载较低，无需选用高规格厚膜，但严格管控膜芯厚度偏差。已有同类项目存在采购阶段仅核对成品总克重、中间膜实际厚度仅为0.25mm的问题，导致回填后膜体出现多处穿刺渗漏，不得不开展局部开挖维修。本项目按照国家标准管控膜芯厚度，完工后多年蓄水稳定，未发生大面积渗漏问题。

反面参考案例：厚度指标不达标工程案例与经验总结

工程案例教训

某农田蓄水池防渗工程设计要求采用膜芯公称厚度为0.5mm的两布一膜复合土工膜，供货商利用采购方对产品标准不熟悉的信息差，仅提供成品总克重检测报告，实际供货产品的膜芯平均厚度仅为0.35mm，厚度偏差大幅超出国家标准允许限值。该项目完工蓄水后，基底碎石刺破防渗膜体，引发蓄水池持续渗漏，无法维持设计水位；后期需破除覆盖土层重新铺设防渗层，整体维修成本远高于供货商当初通过降标节省的材料差价。

结合多项工程实践可得出：GB/T 17642-2025规定的厚度指标为产品性能的基础底线，并非工程选型的唯一依据。相同公称膜厚的产品在水库、尾矿库、景观湖、沼气池等不同工程工况下，实际服役性能存在显著差异。现场材料核验过程中，必须剥离表层土工布检测防渗膜本体厚度，不可仅依据成品总厚度、总克重判定产品合格性，该结论是经多个项目验收实践总结得到的实操经验。

常见复合土工膜产品规格问题解答：

问题1：公称膜厚相同时，一布一膜与两布一膜在工程应用中的性能差异是什么？

答：二者膜芯的防渗性能基本一致；两布一膜双面复合土工布，抗穿刺性能和界面摩擦性能更优，适用于碎石基底、边坡等复杂工况；一布一膜更适用于基面平整、无尖锐杂物的工况。

问题2：工程实测局部膜厚略低于标称值，是否可直接判定产品不合格？

答：依据国家标准，需结合多点取样的算术平均厚度与极限偏差判定合格性，个别点位出现轻微厚度波动属于正常现象；仅当平均厚度超出允许偏差范围时，判定产品不合格。

问题3：设计文件未明确标注膜芯厚度，仅规定成品总克重时应如何处理？

答：需在技术交底阶段明确拆分参数，约定中间防渗膜的公称厚度，将膜厚、耐静水压设定为进场检测指标，避免后续产生质量争议。
