复合土工膜两布一膜渗透系数主要受什么影响

两布一膜复合土工膜整体的隔水防渗能力，核心依靠中间的 HDPE 防渗膜，两侧土工布以防护、排水反滤为主，几乎不承担隔水作用。结合 GB/T 17642‑2025 标准以及实际工程检测情况，德州森泰环保科技有限公司总结出影响两布一膜渗透系数的关键因素，方便工程人员在选型、进场验收环节做参考。

1、中间 HDPE 膜基材品质与厚度

这是决定复合土工膜渗透系数最核心因素。

膜材本身的原料、厚度直接决定隔水性能。全新原生料 HDPE 膜分子结构致密，渗透系数可以达到 10⁻¹³cm/s 级别；如果使用再生料膜，内部存在杂质、晶点、微小气孔，会增大水的透过通道，渗透系数明显变大。同等原料条件下，膜越厚，抗渗性能越优异。即便两侧土工布规格再高，中间膜质量不达标，整体防渗依旧失效。

2、布‑膜层间复合质量（剥离强度）

热复合工艺不到位，布与膜之间局部虚粘、脱层，会在布膜界面形成夹层缝隙。

水压作用下，水体沿着布和膜的分离缝隙发生界面侧渗，并不是垂直穿透膜本体，但整体工程上表现为渗漏，检测得到的等效渗透系数会显著升高。国标要求剥离强度≥6N/cm，一旦剥离强度不足，很容易出现这类侧渗隐患。

3、膜层物理损伤

生产运输、现场施工过程造成膜层针孔、划伤、穿刺裂口，是现场最常见诱因。

两侧土工布可以降低穿刺概率，但不能完全杜绝。只要中间膜出现孔洞，水体直接穿透防渗层，复合土工膜就失去隔水效果。这种情况下实验室取样完好样品渗透系数合格，可实际工程整体防渗失效。

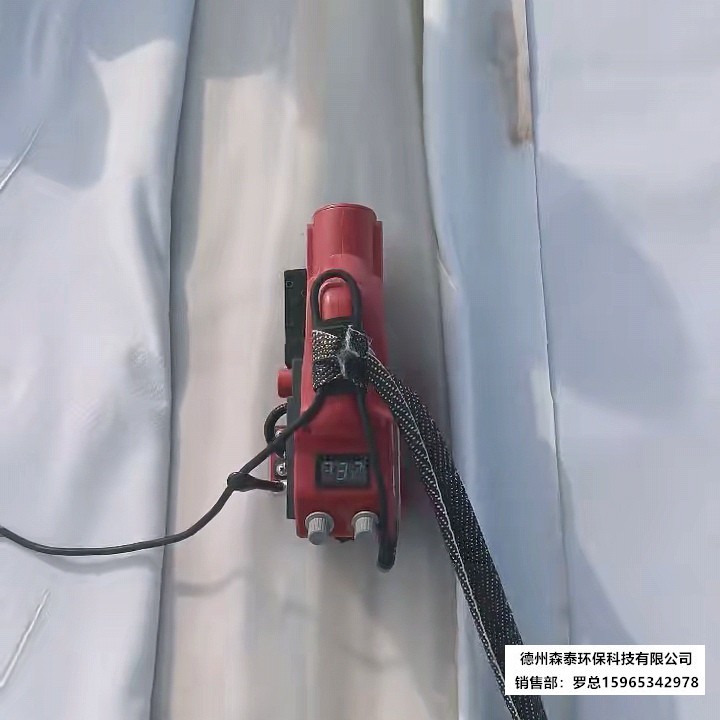

4、施工焊接质量

两布一膜的焊缝是防渗薄弱位置。焊缝焊接不牢、虚焊、漏焊，水会从焊缝位置穿过防渗结构。

样品检测的渗透系数代表材料本体性能，不能代表完工后工程整体防渗效果，焊缝缺陷不会改变材料小样检测数值，但会造成实际工程渗漏。

5、外部工况环境

长期接触酸碱污水、尾矿淋滤液，会加速膜材老化；地基不均匀沉降持续拉扯材料，会使膜内部产生微裂纹，时间推移渗透性能逐步劣化。高水压工况下，水更容易穿透微小缺陷，表观渗透系数相比低压条件会有所上升。

6、土工布本身（影响很小）

两侧无纺土工布是透水结构，只允许水体垂直通过布体，不会阻挡水的渗透，土工布克重高低几乎不会改变两布一膜垂直渗透系数。很多人误以为土工布越厚越防渗，这是工程误区。

工程实操小结

采购和验收时，优先把控中间 HDPE 膜原料与厚度、剥离强度；小样渗透系数只能代表材料本身，工程防渗效果还要看现场施工保护、焊接工艺。高风险项目除了核查耐静水压力，可根据设计要求补充渗透系数检测。

复合土工膜常见问题解答：

问题1：两布一膜土工布越厚，渗透系数会越低吗？

答：不会。土工布本身透水，降低渗透系数只能依靠中间防渗膜。

问题2：实验室检测渗透系数合格，为什么现场还渗水？

答：大多来自膜体破损、布膜脱层侧渗、焊缝缺陷，属于施工或者产品复合缺陷，并非小样材料本体问题。

问题3：新标准不强制检测渗透系数，如何把控防渗？

答：重点核查耐静水压力、膜厚度、剥离强度，设计有要求再补充渗透系数检测。

了解更多复合土工膜信息，联系我们销售部：罗总15965342978.
