复合土工膜两布一膜在河道防渗工程中的应用优势具体分析

复合土工膜在河道综合治理、中小河流防洪治理及城市景观蓄水河道等工程中，防渗处理效果直接决定河道蓄水效益与堤岸运行稳定性。传统河道防渗技术包括黏土夯实、浆砌石衬砌、混凝土衬砌、帷幕灌浆等工艺，复合土工膜作为一类土工合成防渗材料，依托其布膜复合的结构特性，在河道防渗场景中具备多项技术优势；同时，应用该材料需结合场地地质条件完成合理选型与规范化施工，才能充分发挥材料本身的性能。德州森泰环保科技有限公司在大量河道防渗项目的技术服务过程中，已总结出该材料在实际工况下的应用特征。

一、防渗性能稳定，渗透指标可控性强：

复合土工膜的中间层HDPE土工膜为核心防渗介质，合格的国标产品垂直渗透系数可达到≤1×10⁻¹¹cm/s级别，对水体渗透的阻隔能力较强。与原状黏土防渗方案相比，黏土防渗效果受压实度、土质成分影响波动较大，而复合土工膜的防渗性能受人为施工变量的影响相对更小；只要焊接质量符合要求，即可长期维持低渗流状态，有效减少河床向下渗漏与堤基渗流破坏，保障河道维持设计蓄水位。

二、兼具防渗功能与防护缓冲作用，抗穿刺性能优于单一土工膜：

单一HDPE光膜质地偏脆，河床碎石、棱角砂石易对膜体造成穿刺破坏。复合土工膜两侧热复合土工布，土工布可发挥垫层保护作用，能够分散基底局部集中应力，阻隔尖锐骨料对防渗膜的穿刺损伤；同时土工布具备滤水导排功能，当堤后出现少量渗水时，可完成地下水疏导，避免孔隙水压力积聚引发膜体鼓包、撕裂，可同时兼顾防渗与反滤排水双重作用，适配河道多砂石的复杂基底条件。CBR顶破强度、断裂强度等关键力学指标，是复合土工膜河道选型的核心参考参数。

三、地质适应性强，可适应一定程度的地基变形：

河道工程常遭遇砂砾石地基、局部软土、不均匀沉降等不良地质条件，复合土工膜具备合理的断裂伸长率，国标两布一膜材料的断裂伸长率多处于60%~80%区间；当地基发生轻微沉降、土体变形时，材料可跟随土体形变延展，不会像刚性混凝土衬砌那样直接开裂。对于旧河道改造项目，基面无需处理至绝对刚性平整，经换填找平处理后即可铺设，对基础条件的包容度更高。

四、施工周期短，现场作业便捷性高：

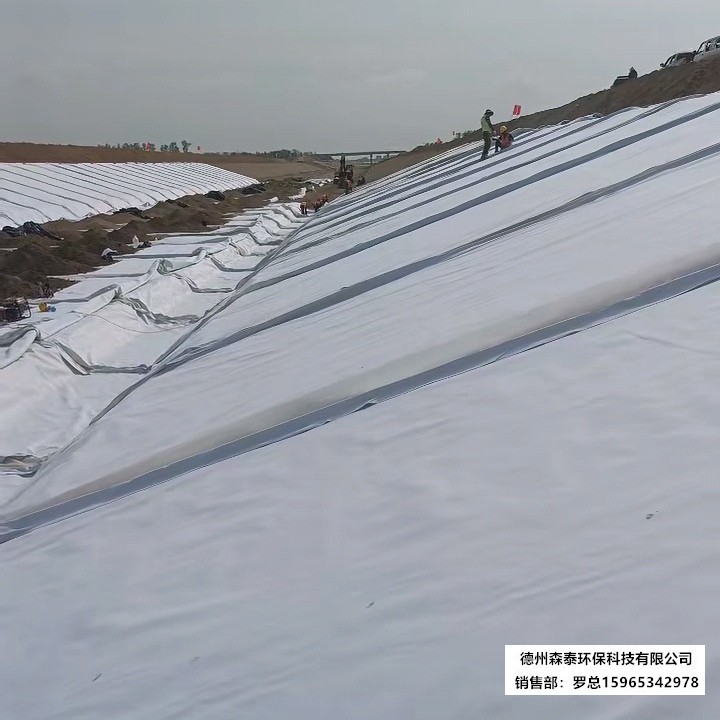

混凝土浇筑、帷幕灌浆等传统工艺工序复杂，受天气条件、混凝土养护周期的制约较为明显。复合土工膜以卷材形式运输进场，现场展开铺设后采用双轨热熔焊接完成连接，焊接完成后即可开展气压检测，无需养护工序；大面积河道治理项目可采用分段流水作业模式，雨天仅需做好基面防护即可间断施工，可有效压缩整体工期，尤其适用于治理河段较长的中小河道整治工程。

五、综合工程成本可控：

相较于混凝土防渗墙、高压灌浆工艺，复合土工膜防渗方案材料造价更低，对大型施工设备的依赖程度更低，可大幅减少砂石、水泥等建材的消耗量。但需客观指出，成本节约建立在基面处理、焊接检测、保护层施工、锚固施工全部落实规范要求的前提下；若省略保护层工序、简化质量检测环节，会引发后期工程损坏，反而提高维修成本。

六、环境适配性良好，可适配河道水土环境：

合格的全新料复合土工膜具备一定程度的耐酸碱腐蚀、抗微生物侵蚀能力，可适应河道水体、淤泥、地下水的复杂环境，不会在短时间内被水土腐蚀破坏。北方冻融区域选用耐低温配方产品，并预留足够伸缩余量，即可应对冬夏温度交替产生的形变；南方多雨水环境中，土工布可阻隔淤泥直接接触膜体，降低附着物对膜体的侵蚀作用。

同时需要客观说明，复合土工膜并非通用型万能防渗方案。高流速行洪河道不能直接采用裸膜过水，必须配套设置细砂、预制块或混凝土保护层；基面尖锐杂物清理、焊缝质量检测、锚固沟施工是决定工程成败的关键环节，即便材料性能满足要求，施工缺陷依然会引发渗漏隐患。工程前期需结合地质勘察报告确定膜厚、土工布单位面积质量等参数，并配套对应防护措施，才能充分发挥材料的技术优势。

七、复合土工膜施工应用常见问题解答：

1、复合土工膜相比黏土防渗，优势在哪？

黏土防渗需要黏土防渗方案需消耗大量优质黏土料，工程实施受料源限制较大，且存在压实度不达标引发渗漏的风险；相比之下，复合土工膜防渗方案的性能指标稳定，占地少，无需大量外运黏土料，更适用于用地紧张的城市河道工程。

2、河道防渗采用复合土工膜时，是否膜材越厚防渗效果越优？

否，需结合河床碎石含量、水流流速、地基沉降特性综合选型。常规景观河道采用0.8‑1.0mm厚度的膜材即可满足要求；卵石含量高、行洪流速大的河段可适当增加膜厚，同时同步完善保护层设计，仅增加膜厚而不配套防护措施仍会导致膜体破损。

3、复合土工膜能否直接替代混凝土护坡？

不能。复合土工膜的核心功能为防渗，自身抗冲刷性能有限，高流速河道必须在膜体外侧增设混凝土或预制块护坡结构。
