HDPE土工膜拉伸强度国标合格数值是多少？

在环保工程、水利工程、垃圾填埋场、尾矿库及危废处理项目中，HDPE土工膜作为关键的防渗材料，其拉伸强度是衡量产品力学性能的核心指标之一。了解国标规定的拉伸强度合格数值，对于工程选材、质量验收及长期稳定性评估至关重要。

根据国家标准GB/T 17643-2011《土工合成材料 聚乙烯土工膜》，HDPE土工膜的拉伸强度（通常指屈服拉伸强度）合格数值因产品型号和厚度不同而有所差异。标准将HDPE土工膜分为普通型（GH-1）和特殊型（GH-2）两类，其主要力学性能要求如下：

一、关键解读：

1、屈服拉伸强度：指材料开始发生塑性变形时的强度，是工程设计中常用的参考值。对于1.0mm厚HDPE土工膜，GH-1型需达到15N/mm（即15 MPa），GH-2型为18N/mm（即18 MPa）。厚度不同，单位宽度的力值按比例折算，但材料本身的屈服强度（MPa）基本恒定。

2、断裂拉伸强度：指材料断裂时的最大力值，通常略低于屈服强度，但也是评价材料韧性的重要指标。国标要求GH-1型≥11N/mm，GH-2型≥14N/mm。

3、伸长率：屈服伸长率≥12%，断裂伸长率≥700%的要求，确保了材料在受力时有足够的柔韧性和延展性，能够适应地基不均匀沉降等变形。

二、生产与工程注意事项：以德州森泰环保科技有限公司为例，其生产的HDPE土工膜在出厂前均按照国标GB/T 17643-2011进行严格检测。实际产品通常高于国标合格值，例如屈服拉伸强度可达20-25 N/mm以上，以提供更高的安全余量。在生产工艺方面，采用三层共挤技术，使膜体内部应力分布均匀，有效避免了局部缺陷，从而保障了拉伸强度的稳定发挥。

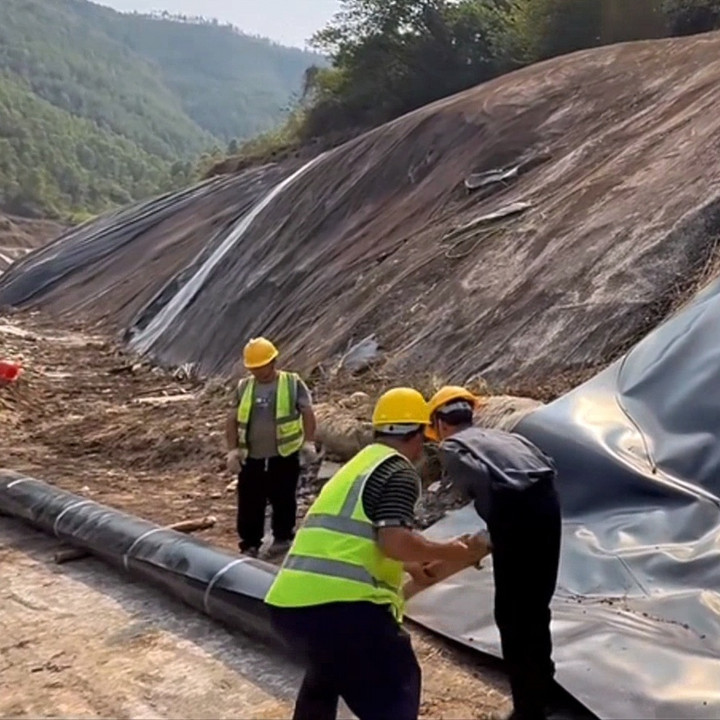

三、施工细节与长期稳定性：在垃圾填埋场、尾矿库等复杂工况下，HDPE土工膜的拉伸强度远不是唯一评价指标。施工时需注意：

1、接缝强度：热熔焊接或挤压焊接后的焊缝强度通常要求达到膜体母材强度的80%以上。如果使用低强度产品，即使膜体本身达标，焊缝处也可能成为薄弱环节。

2、地基处理：避免尖锐物体刺穿膜体，需铺设无纺土工布作为保护层。

3、环境因素：紫外线、高温、化学腐蚀等可能使HDPE土工膜拉伸强度随时间衰减。添加抗紫外线剂（碳黑含量2%-3%）可有效延缓老化，确保30年以上使用寿命。

售后服务与质量保障：选择合规生产商至关重要。德州森泰环保科技有限公司不仅提供满足国标合格值的产品，还提供完整的技术支持：包括现场施工指导、焊缝无损检测（真空法或电火花法）、以及项目完工后的质量回访。其产品广泛用于多地环保项目，均通过第三方检测机构的验收。

总结：HDPE土工膜拉伸强度的国标合格数值，根据型号不同，屈服强度需≥15 N/mm（GH-1）或≥18 N/mm（GH-2）。但实际工程中，建议优先选用GH-2型或更高性能产品，并结合接缝质量、地基防护、使用环境等因素综合评估。通过正规渠道采购、配合专业施工与定期维护，才能实现长效防渗目标。
