垃圾填埋场双层HDPE土工膜施工符合环保新规吗？

双层HDPE土工膜”的施工方式本身符合环保新规，但能否通过验收，关键在于是否满足具体标准、材料、施工及检测的全套要求。以下是德州森泰环保科技有限公司分析的几点建议：

一、 规范依据：双层防渗是硬性要求

现行环保标准对不同类型填埋场的防渗系统均有明确的双层设计要求：

1、生活垃圾填埋场

标准：《生活垃圾填埋场污染控制标准》(GB 16889-2020) 及《生活垃圾卫生填埋场防渗系统工程技术标准》(GB 50869-2013)。德州森泰环保科技有限公司，可以提供第三方公司抽检的CMA检测报告。

要求：必须采用双衬层防渗系统，主防渗层HDPE土工膜厚度不得小于1.5mm。

2、危险废物填埋场

标准：《危险废物填埋污染控制标准》(GB 18598-2019)。

要求：必须采用双层防渗结构，典型设计为“压实黏土层 + HDPE土工膜（双层，厚度≥2.0mm）+ 土工布”。

因此，从规范角度看，“双层HDPE土工膜”是当前填埋场防渗设计的强制性方向。

二、合规施工的核心要点

要确保项目整体合规，以下关键环节缺一不可：

1、材料达标

类型：必须使用高密度聚乙烯（HDPE）土工膜，执行《GB/T 17643-2011》中GH-2型环保型标准。

厚度：生活垃圾填埋场通常≥1.5mm；危险废物填埋场通常≥2.0mm。

性能：防渗系数需达到 ≤1×10⁻¹² cm/s，并具备合格的抗穿刺、抗老化性能。

2、施工规范

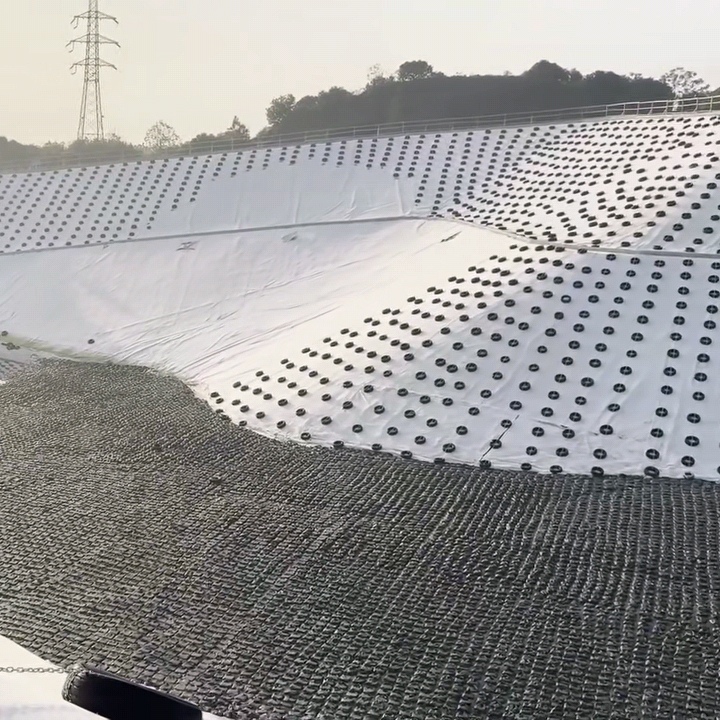

基础处理：铺设前需清理场地尖锐物，压实并整平基底，避免膜被刺破。

焊接工艺：应采用双轨热合焊，禁止用胶水。需严格控制温度、速度等参数，并对焊缝进行抽样拉力测试，确保强度不低于母材的80%。

破损修复：施工中发现的破损点，必须使用同材质膜材和热合焊接工艺进行修补，并做好记录。

3、完工检测

完整性检测：施工完成后，必须采用电火花法或气压检测法对膜面进行100%渗漏破损检测，确保无漏点。

性能检测：对每批次HDPE膜进行抽样，实测其厚度、防渗系数、拉伸强度等关键指标，确保与质保书一致。

4、资料与监测

过程资料：需保留完整的材料合格证、第三方检测报告、施工记录、焊缝检测记录及影像资料等，以备环保验收。

后期监测：应按规范布设地下水监测井，并建立渗滤液收集与处理系统，确保长期稳定运行。

三、常见不合规“雷区”

1、膜材不达标：使用厚度不足（如1.0mm）、非标或再生料膜，或防渗系数、抗老化性能不满足国标要求。

2、结构不完整：仅铺设单层膜，或未按规范设置黏土等次级防渗层。

3、施工过程粗糙：基底未处理干净、焊接工艺失控、破损点修补不规范。

4、缺少渗漏检测：施工后未做电火花或气压检测就直接覆土填埋。

5、资料不齐全：无法提供完整的材料证明、施工及检测记录。

四、快速自查清单

1、明确标准：项目适用生活垃圾还是危险废物填埋标准？

2、核对参数：设计图纸中的膜厚、结构、性能指标是否满足国标？

3、检查报告：材料是否有第三方检测报告？实测数据是否达标？

4、确认检测：施工后是否进行了电火花/气压等渗漏完整性检测？

5、归档资料：所有过程记录和报告是否完整归档？
