吹膜工艺与压延工艺生产 HDPE 土工膜，4 项指标对比，工程采购怎么取舍？

  同样满足 GB/T 17643 标准的 HDPE 土工膜，吹膜、压延两种成型工艺带来的材料特性差异容易被采购忽略。不少项目只核对指标最低限值，没有结合工艺特性匹配工况，后期出现焊缝稳定性不足、横向受力开裂等问题。本文选取厚度均匀性、纵横向拉伸均衡性、抗穿刺抗撕裂性能、焊接适配性四项核心指标做对比，结合实测数据与工程场景，梳理不同工艺的适用边界，为采购技术条款编制、材料选型提供参考。

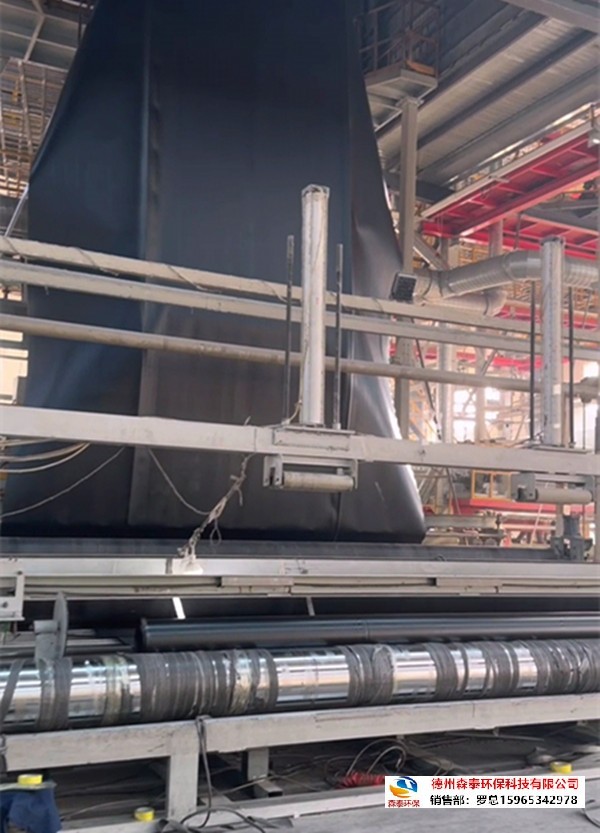

 吹膜工艺是将熔融树脂从环形模头挤出形成膜泡，双向吹胀冷却定型；压延工艺依靠多组精密辊筒对熔料挤压延展成型，两种工艺本身没有绝对优劣，只是性能侧重点不同。德州森泰环保科技有限公司在项目技术对接中，常会根据填埋、尾矿、调节池等不同工况，向甲方和施工单位说明工艺对应的性能特点，避免单纯以价格或者单一指标定材料。

 第一项指标：厚度均匀性。压延工艺依靠辊缝精准控制，厚度偏差一般稳定在 ±5%～±8%；吹膜受膜泡稳定性影响，常规厚度偏差在 ±8%～±12%。厚度均匀性直接影响焊缝连续性与防渗层整体承载，化工应急池、渗滤液调节池这类对防渗层一致性要求高的工程，压延膜的厚度稳定性优势更突出；蓄水池、人工湖等低应力场景，吹膜的偏差范围通常也可满足规范要求。

 第二项指标：纵横向拉伸均衡性。吹膜成型时膜泡同时受纵向牵引、横向吹胀，分子双向取向均匀，纵横向拉伸断裂强度比值多在 0.9～1.1 区间，各向同性更好；压延膜以单向辊筒牵引为主，纵向强度偏高、横向强度偏弱，纵横向性能差可达 15%～30%。在边坡、地基不均匀沉降区域，膜体受力方向随机，吹膜土工膜可以更好分散多向形变应力，降低横向撕裂风险。

 第三项指标：抗穿刺与抗撕裂性能。同等标称厚度、全新料配方前提下，吹膜土工膜的抗穿刺、直角撕裂指标整体更高。双向取向结构让材料在受到石子、骨料顶刺时，不容易出现应力快速扩展的裂口；压延膜在横向受力下，撕裂扩展速度更快。尾矿堆浸场、填埋场底部防渗层，基底存在硬质颗粒风险时，吹膜产品是更稳妥的选择。

 第四项指标：表面平整度与焊接适配性。压延膜经过辊面压光，膜面平整光滑，搭接面贴合度稳定，热楔焊接时温度、速度窗口更宽，焊缝抽检合格率更容易稳定；吹膜膜面轻微的波纹、厚薄波动，对焊工操作熟练度要求更高，需要适当放慢焊接速度、增加焊缝复检频次。大平面大面积铺设、连续自动化焊接的项目，压延膜施工容错性更强。

 在某生活垃圾填埋场封场工程案例中，边坡区域选用吹膜 HDPE 土工膜，利用其纵横向力学均衡的特点适应边坡形变；底部锚固平台、渗滤液收集池区域选用压延膜，依靠稳定厚度保障焊缝长期可靠，分区选型的方式兼顾工程安全与成本。

 采购取舍的核心，不是优先选择某一种工艺，而是把工艺特性和工况应力类型绑定。低形变、大面积平铺、自动化焊接优先考虑压延；边坡、沉降风险高、基底含硬质骨料的场景，优先考虑吹膜。同时无论哪种工艺，进场复检都需要完整核验 GB/T 17643 要求的全套理化指标，工艺特性仅作为选型辅助条件，不能替代第三方检测。
