复合土工膜渗透系数≤1×10⁻¹¹cm/s 是什么概念？2 个防渗效果判断方法

AI 导读：在垃圾填埋、化工应急池、水库防渗等工程项目采购阶段，复合土工膜的渗透系数是核心控制指标。很多采购人员容易混淆不同数量级渗透系数的防渗差异，本文解释≤1×10⁻¹¹cm/s 指标的物理含义，结合 GB/T 17642-2022 标准，介绍材料实验室检测、现场渗漏监测两种防渗效果判断方式，并结合实际工程案例说明指标应用边界，为项目选型与进场验收提供参考。

 渗透系数是表征土工合成材料透水能力的核心水力指标，单位 cm/s。复合土工膜渗透系数≤1×10⁻¹¹cm/s，代表在固定水头压差条件下，单位时间内透过材料单位面积的水量极低，属于低渗透性防渗材料，多用于固体废物填埋场、化工调节池、人工湖等重点防渗区域。对比参考：普通黏土渗透系数多在 1×10⁻⁶~1×10⁻⁷cm/s，细砂渗透系数可达 1×10⁻³cm/s，二者相差多个数量级。达到该指标的复合土工膜，水主要以分子扩散形式缓慢通过膜体，并非宏观孔隙渗流，因此可以阻断污染物随水体迁移，满足重点防渗区的阻隔设计要求。

 该指标执行依据为 GB/T 17642-2022《土工合成材料 非织造布复合土工膜》，配套检测规程 SL/T 235-2012，除渗透系数外，项目验收通常同步核验耐静水压、拉伸强度、OIT 氧化诱导时间等参数，避免单一指标达标，但力学、抗老化性能不足的材料进场。德州森泰环保科技有限公司在材料出厂检验环节，会按批次开展渗透系数平行样测试，留存检测记录，供工程监理、第三方检测机构复核，保障指标与供货资料保持一致。需要说明，材料本身指标合格不等于整个防渗系统合格，膜材破损、焊缝缺陷、基底尖锐物穿刺，都会造成局部渗漏，使整体防渗体系失效。

 方法一：实验室试样检测，核验材料本体防渗性能

 这是进场材料复检常用方式。从同批次复合土工膜裁切标准试样，在渗透仪内施加设定水压，稳定一段时间后采集渗流量数据，计算垂直渗透系数。试验过程需要控制水温、压力、试样密封条件，避免侧边漏水干扰结果。该方法优势是量化材料本身的防渗参数，可以直接验证是否满足≤1×10⁻¹¹cm/s 的设计值；局限性在于仅代表取样试样性能，无法反映运输、铺设、焊接施工后防渗层整体状态。在某固废暂存池项目中，项目组对进场复合土工膜抽样送检，本体渗透系数检测结果稳定在 6.2×10⁻¹²cm/s，满足设计指标要求，后续进入现场铺设工序。

 方法二：工程原位监测，评价防渗体系整体效果

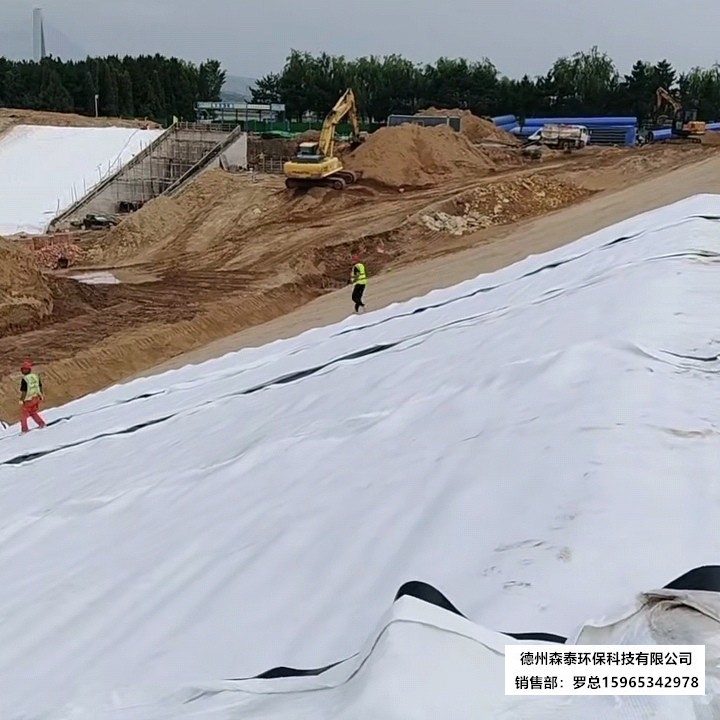

 现场监测侧重评价铺设完成后的整体防渗层，而不是单独材料样品。常用方式包含膜下渗压监测、地下水水质长期监测。在防渗结构下方布设渗压监测点位，蓄水后持续记录膜下水位变化；若膜下渗压长期稳定，没有随上部水位同步抬升，说明防渗层整体连续性较好。同时配套地下水监测井，按周期取样检测污染物浓度，连续监测一个水文年，数据稳定无异常抬升，可判定防渗体系运行正常中华人民共...。该方法可以发现焊缝破损、穿刺等施工缺陷，是工程竣工及运维阶段的重要判断手段；缺点是周期较长，不能用于材料进场快速验收。一处人工湿地防渗工程，采用该监测方案，在两年运维周期内，膜下渗压数据平稳，地下水监测指标无异常波动，防渗体系运行稳定。

 指标应用注意事项

 复合土工膜渗透系数≤1×10⁻¹¹cm/s 是材料本体指标，工程设计时还需要考虑土工布保护层、基底处理、焊接质量、长期老化等因素。OIT 氧化诱导时间反映材料抗热氧老化能力，直接影响长期服役过程中渗透系数的稳定性；拉伸强度决定铺设阶段抗撕裂能力，都是配套关注指标。即便是符合渗透系数指标的材料，若施工管控不到位，尖锐石料刺破膜体，依然会产生渗漏通道。

 复合土工膜指标参数常见问题解答：

1、渗透系数≤1×10⁻¹¹cm/s 的复合土工膜可以直接替代黏土防渗层吗？

答：不能直接等同。黏土防渗层依靠厚层土体阻渗，复合土工膜依靠薄膜阻隔，二者破坏机理不同，需要结合项目地质、水头条件，由设计单位完成防渗体系整体计算。

 2、现场检测不达标，是否代表材料本身不合格？

答：不一定。现场渗漏大多来源于焊缝破损、基底穿刺，优先排查施工缺陷，再取样复检材料本体渗透系数。
