复合土工膜实验室检测合格，施工现场为何仍会渗漏？

复合土工膜在水利、尾矿、人工湖、市政防渗工程中，不少施工单位会遇到一个普遍技术难题：复合土工膜进场送检，渗透系数、剥离强度、耐静水压力等指标均符合GB/T 17642‑2025国标要求，但铺设完工后现场依旧出现渗水、漏水问题。德州森泰环保科技有限公司从材料检测逻辑、复合工艺、现场施工、工况适配四个维度，客观分析合规材料现场渗漏的核心原因，梳理关键质控参数，帮助工程人员区分“材料小样性能”与“工程整体防渗性能”，落地精细化质控措施。

很多人默认检测合格的土工材料即可满足工程防渗需求，实际上实验室检测与现场工程应用存在明显场景差异。实验室取样为完好无损的标准试样，检测环境恒温、恒压、无外力干扰，测出的10⁻¹³cm/s级渗透系数仅能代表材料本体固有性能，无法覆盖运输、铺设、焊接、后期工况带来的各类隐患，这也是合规材料现场渗漏的核心根源。

布膜层间复合缺陷是常见诱因之一。按照国标规范，两布一膜复合土工膜层间剥离强度需≥6N/cm，部分产品小样检测达标，但生产热复合工艺不均匀，存在局部虚粘、隐性脱层问题。实验室垂直渗透检测无法识别层间缝隙，水压升高后，水体沿布膜接触面横向侧渗，形成隐蔽渗漏通道，最终导致工程防渗失效。

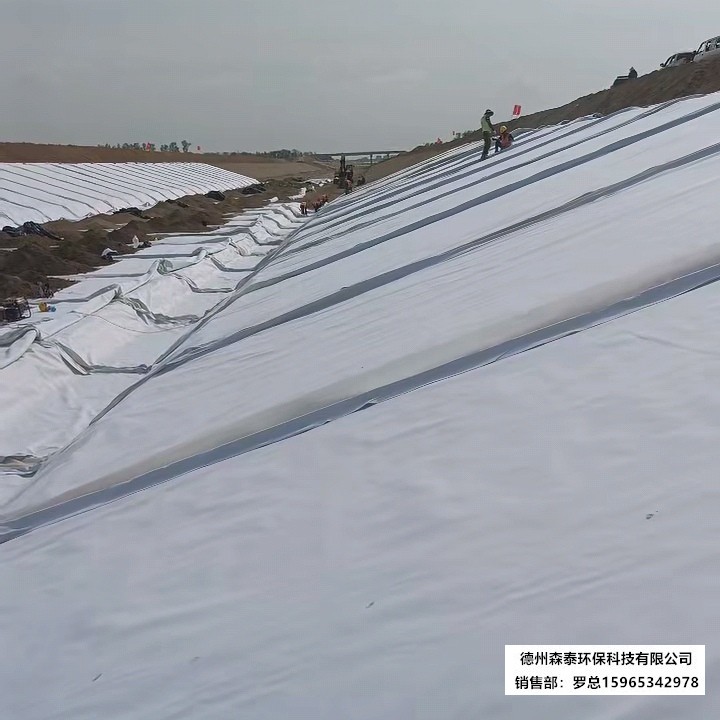

现场施工造成的膜体损伤，是工程渗漏的主要人为因素。复合土工膜运输装卸、基面铺设、回填施工过程中，尖锐碎石、施工机具剐蹭、人员踩踏，都会造成HDPE膜体产生针孔、微划痕、局部撕裂。这类细微损伤大概率不会出现在送检样品中，实验室检测数据依旧合规，但大面积铺设后，零散破损点位会形成透水点位，逐步引发整体渗漏问题。

焊缝拼接工艺不达标，是防渗系统的薄弱短板。复合土工膜需通过双轨焊接形成整体结构，实验室无需拼接，不存在焊缝隐患。施工现场若出现焊接温度偏差、搭接宽度不足、焊缝夹杂杂物、虚焊漏焊等问题，会直接破坏拼接密封性。焊缝缺陷不会改变材料本体渗透系数，但会让防渗体系形成贯通缝隙，成为主要渗水通道。

此外，现场复杂工况会持续弱化防渗性能。实验室为标准静态检测环境，而施工现场存在地基不均匀沉降、土体拉伸挤压、酸碱介质腐蚀、长期高水压冲刷等问题。长期外力拉扯会让膜体产生微观裂纹，腐蚀环境会加速材料老化，逐步降低整体防渗稳定性，后期慢慢出现渗漏现象。

由此可见，土工膜防渗效果是材料品质、复合工艺、现场施工、工况适配的综合结果，单一的实验室小样合格，无法等同于整体工程防渗合格。工程质控需跳出仅看检测报告的误区，重点把控层间剥离强度、焊接工艺、膜体防护、基面处理等关键环节。

德州森泰环保科技有限公司对复合土工膜，在施工应用中常见问题解答：

问题1、渗透系数检测达标，是否代表工程不会漏水？

答：不是。渗透系数仅检测材料本体垂直防渗性能，无法覆盖层间侧渗、焊缝缺陷、现场膜体破损等问题，不能作为工程防渗合格的唯一判定依据。

问题2、如何避免合格材料出现现场渗漏？

答：重点核查进场材料剥离强度、膜体厚度；施工全程做好膜体防护，规范把控焊接温度与搭接宽度，完工后开展焊缝气压检测、整体闭水试验，排查隐蔽渗漏隐患。

问题3、新国标弱化渗透系数检测，现场质控重点是什么？

答：优先核查膜材原料品质、厚度偏差、层间剥离强度、耐静水压力四项核心参数，结合现场焊接工艺检测与闭水试验，全方位保障防渗工程质量。
