沼气池黑膜焊缝气压检测原理

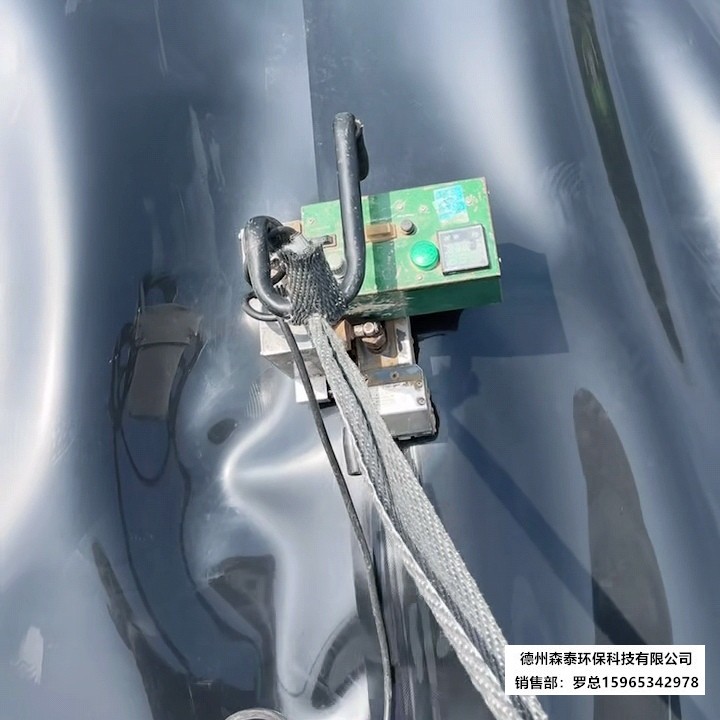

沼气池黑膜在使用双轨热熔焊接工艺时，焊机热压作业会在两道焊缝之间预留一条连续封闭的中空气道，气压检测即依托该密闭空腔开展检测：通过向气道内部充入压缩空气，观测压力变化判定焊缝是否存在微渗漏通道，该方法属于无损检测技术。

检测作业过程可分解为：

HDPE黑膜经双轨焊接后形成两条平行熔焊密封带，两道焊缝之间保留一条连续未熔合的细长通道。检测时，在焊缝一端对气道开孔，将充气探头插入空腔，除充气口外对焊缝两端进行全封堵密封后，向中间气道注入压缩空气，使气道内部压力达到预设规定值。

若整条焊缝焊接质量合格，两道焊道不存在针孔、虚焊、开裂等缺陷，整个空腔即为完整密闭空间，内部气压可长时间维持稳定。

若焊缝存在虚焊、针孔、局部未熔合等缺陷，压缩空气会通过缺陷缝隙向外泄漏，压力表读数将持续下降，据此可判定该段焊缝质量不合格。

核心验证环节为：保压完成后，在焊缝另一端开孔放气，压力表可快速归零。该操作用于确认气道全程贯通，避免因气道局部焊合堵塞，出现“局部密闭造成假合格”的误判情况。若气道发生焊堵，充气检测仅覆盖小段焊缝，无法识别全部漏点，检测结果判定无效。

挤压焊与单道焊缝无法采用气压检测的原因

挤压焊与单轨焊接不存在上述中间贯通空腔，无满足要求的密闭充气通道，无法建立稳定内部气压，因此针对这类接头、修补位置、T形搭接、管道穿膜部位，改用真空箱负压法开展渗漏检测：通过对检测区域外部抽真空，观测皂液是否产生气泡以定位渗漏点。

现场检测的主要干扰因素

环境温度波动、大风、阳光暴晒会引发空腔内空气发生热胀冷缩，导致压力表出现虚高或虚降读数，该变化并非焊缝真实渗漏导致。因此气压检测作业应尽量选择温度稳定的时段开展，同时避免膜体受到强光直射，降低结果误判概率。

结合工程应用需求分析，沼气池运行阶段需储存沼气，对焊缝气密性要求极高。焊缝气压检测相当于提前模拟沼气池“内部承压渗漏”场景，在完成回填覆土、投料产气之前预先排查焊缝微缺陷，避免沼气池建成投入使用后出现沼气逸散、池体降压失效问题。

关于沼气池黑膜的安装应用可查阅www.sthdpetgm.com德州森泰环保科技有限公司官网，联系我们销售部：罗总15965342978.
