HDPE防渗土工膜断裂伸长率标准是多少？

 在环保工程、水利工程及垃圾填埋场等项目中，HDPE防渗土工膜以其优异的防渗性能、化学稳定性及耐久性，成为防渗系统的重要组成部分。其中，断裂伸长率作为衡量土工膜柔韧性和抗变形能力的关键指标，直接关系到材料在复杂工况下的适应能力。本文将结合行业标准，详细解析HDPE防渗土工膜断裂伸长率的标准值，并探讨其在实际应用中的意义。

  一、核心标准值

  根据国家标准《GB/T 17643-2025 土工合成材料 聚乙烯土工膜》及行业规范，HDPE防渗土工膜在标准测试条件下的断裂伸长率（纵向和横向）通常要求达到 不低于700%。这一数值适用于厚度在0.5mm至3.0mm的常规规格产品。值得注意的是，对于特殊应用场景（如高温环境或高应力区域），部分工程可能要求更高的断裂伸长率，例如800%以上，以确保材料在长期荷载下不发生脆性破坏。

  二、标准定义的依据

1、材料特性：HDPE是一种高结晶度聚合物，其分子链结构决定了在拉伸时能产生较大形变。断裂伸长率不低于700%的标准，是基于对树脂原料（如LLDPE或MDPE）的质量控制而制定，确保产品在制造过程中不因过度交联或添加剂不足而脆化。

2、施工与使用需求：在垃圾填埋场或尾矿库的防渗系统中，土工膜常需铺设在不规则地基上，并可能受到地基沉降或废物荷载的拉伸。700%的断裂伸长率提供了足够的变形余量，避免因局部应力集中导致膜体撕裂。

3、耐久性考量：长期使用中，土工膜会遭受紫外线、温度变化及化学物质侵蚀。足够高的断裂伸长率是材料保持柔韧性的表征，能延缓老化和应力开裂的发生。

  二、测试方法

断裂伸长率通过万能材料试验机进行检测，标准测试条件为：温度23℃±2℃，相对湿度50%±10%，拉伸速率100mm/min。样品需裁切为哑铃形或长条形，宽度通常为25mm或50mm。测试结果需取纵向和横向各5个试样的算术平均值，并确保变异系数不超过30%。

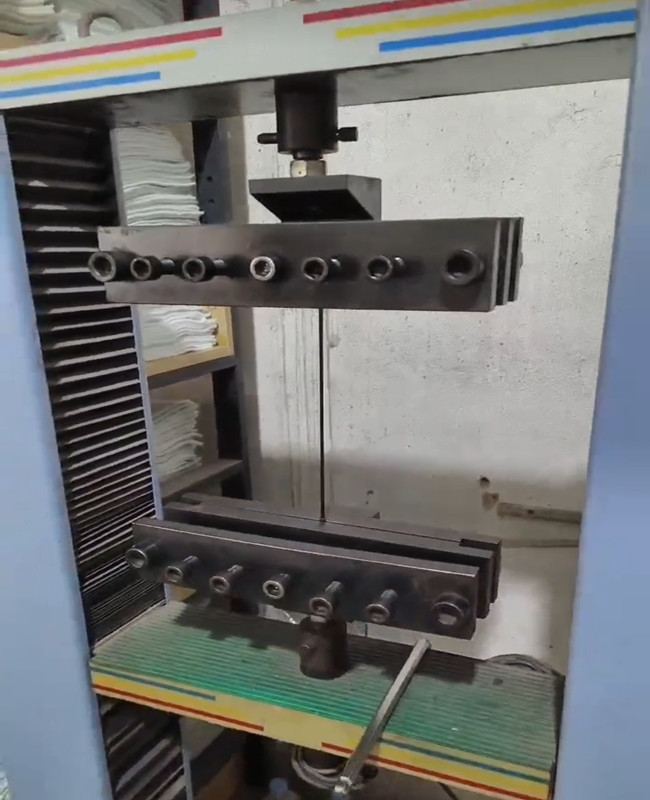

               图片为：1.5mm厚HDPE土工膜伸长率检测

  三、常见误区与注意事项

1、“越高越好”并非绝对：虽然断裂伸长率高代表柔韧性好，但过度追求可能牺牲材料强度或耐穿刺性能。合格产品需在抗拉强度（如≥20MPa）与断裂伸长率（≥700%）之间取得平衡。

厚度对指标的影响：厚度较小的土工膜（如0.5mm）因单位面积质量轻，其断裂伸长率可能略低于标准值，但不应低于600%。厚度较大的产品（如2.0mm以上）因分子取向更均匀，通常能稳定达到800%甚至更高。

2、加工工艺的差异：采用多层共挤或热压工艺的HDPE土工膜，其分子结构更致密，断裂伸长率分布更为均匀。例如，德州森泰环保科技有限公司在生产过程中，通过优化原料配方和冷却工艺，使产品纵向与横向的断裂伸长率均能稳定在750%以上，符合甚至优于国标要求。

  四、实际应用中的指导意义

在垃圾填埋场防渗设计中，设计师需根据地基条件、废物类型及设计寿命，明确要求土工膜的断裂伸长率。例如，对于软弱地基，应选择断裂伸长率≥800%的HDPE膜；对于化学腐蚀性强的危废处理项目，除考虑断裂伸长率外，还需关注耐化学应力开烷等综合指标。

对于采购方，建议在签订技术协议时，要求供应商提供第三方检测报告，并明确标注测试标准（如国标或美标ASTM D638）。在实际施工中，监理方应随机取样复检，确保到场的土工膜断裂伸长率不低于合同约定的最低值。

  结语

HDPE防渗土工膜的断裂伸长率不低于700%，是行业通行的基本标准，既保障了材料的施工适应性，也兼顾了长期耐久性。随着环保工程对防渗系统可靠性要求的提升，选择符合标准、质量稳定且具备良好售后服务的供应商尤为重要。德州森泰环保科技有限公司在HDPE土工膜领域积累了多年生产经验，其产品经过严格的质量控制，能够满足各类工程的指标要求，为垃圾填埋场、尾矿库等项目的安全运行提供可靠保障。了解更多HDPE土工膜、复合土工膜、沼气池黑膜信息，可以查阅https://www.sthdpetgm.com森泰环保官网。技术咨询联系我们：罗总15965342978。
