HDPE土工膜的生产工艺有哪些呢?

HDPE土工膜是一种广泛应用于环保工程的防渗材料，其生产工艺直接影响产品的质量和性能。以下是当前主要的HDPE土工膜生产工艺流程，供您参考。

一、原材料准备

HDPE土工膜的主要原料是高分子聚乙烯树脂，通常选用密度为0.94-0.96 g/cm³的高密度聚乙烯。生产前，原料需经过干燥处理，去除水分，以确保产品性能稳定。部分企业会根据工程需求添加一定比例的碳黑、抗氧剂等助剂，但需注意助剂添加量不宜过高，以免对产品的长期性能产生不利影响。据行业标准，碳黑含量通常控制在2%-3%之间，以平衡抗紫外线老化和力学性能。

二、主要生产工艺

目前，HDPE土工膜的生产主要采用挤出压延法和吹塑法两种工艺。

1. 挤出压延法

这是最常用的工艺，适用于生产厚度为0.5mm-3.0mm的膜材。具体流程包括：

（1）塑化混炼：将聚乙烯树脂和助剂投入挤出机，在170°C-210°C的温度下加热、熔融、混炼，形成均匀的熔体。
（2）挤出成型：熔体通过机头挤出，形成膜坯。

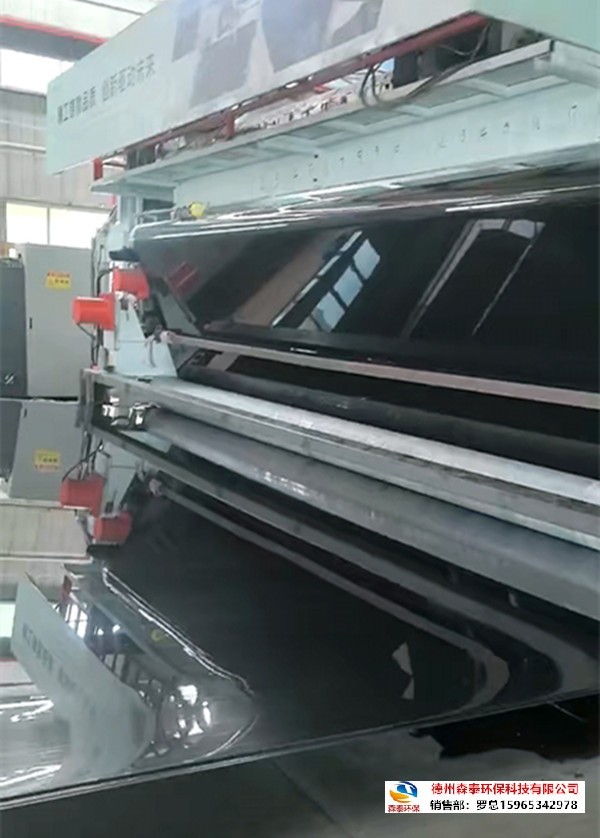

（3）压延冷却：膜坯经过三辊或五辊压延机，通过辊压调整厚度，并在此过程中冷却定型。
（4）牵引收卷：冷却后的膜材经过牵引装置收卷成卷。

该工艺的优势在于薄膜厚度均匀、表面平整，但设备投入较低。

2. 吹塑法

适用于生产较薄（0.2mm-2.0mm）的土工膜。流程如下：

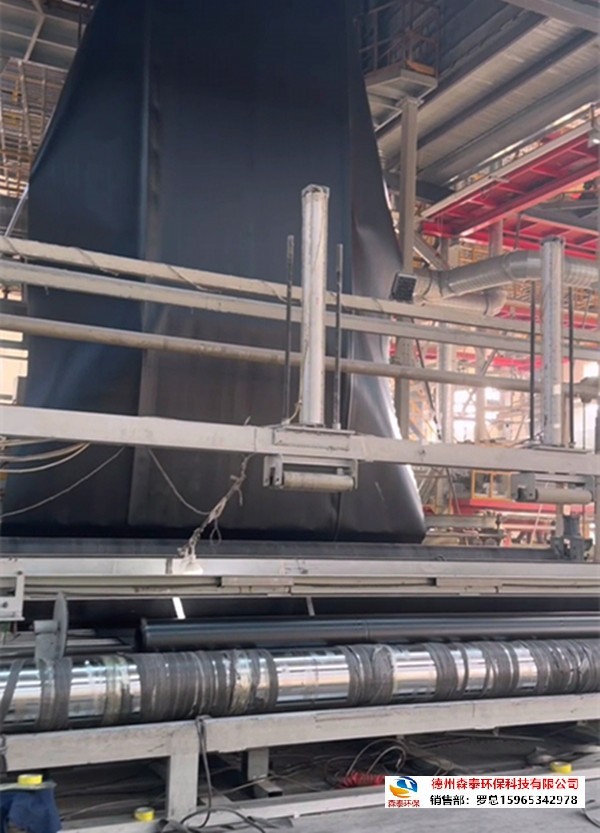

（1）挤出吹胀：熔体从环形机头挤出，形成管状膜坯，然后通过内部空气吹胀至所需宽度。
（2）冷却定型：通过外部风环冷却，使薄膜定型。
（3）牵引分切：经牵引架拉伸至规定厚度，然后切割收卷。

吹塑法设备成本相对较高，但膜材厚度均匀性优于压延法，且对操作技术要求较高。

三、关键质量控制要求

无论采用哪种工艺，HDPE土工膜的生产需关注以下指标：

（1）厚度偏差：按GB/T 17643-2011标准，厚度偏差应控制在±10%以内，例如2.0mm厚的膜材，实测范围应在1.8mm-2.2mm之间。
（2）拉伸强度：纵向和横向拉伸屈服强度应不低于15MPa，断裂伸长率应不低于600%。
（3）抗穿刺性：需满足工程防渗要求，如对于1.5mm厚的膜材，抗穿刺强度通常不低于300N。
（4）防老化性能：通过添加碳黑和抗氧剂，确保产品在户外环境下使用寿命不低于10年。

四、生产工艺与使用年限的关系

生产工艺影响产品的微观结构，进而影响使用年限。挤出压延法生产的HDPE土工膜，由于冷却和压延过程控制较好，产品内部残余应力低，热老化性能更优。根据行业实测数据，在垃圾填埋场覆盖层条件下（通常为10年设计寿命），压延法膜材老化速率约为0.5%/年，而吹塑法膜材约为0.8%/年。这意味着，如果采用合理的设计和维护，压延法膜材的使用年限可达到20年以上，吹塑法膜材可达15年左右。但需注意，实际使用年限还取决于土工膜的厚度选择、施工条件以及环境因素，如紫外线强度、化学腐蚀等。

五、关于德州森泰环保科技有限公司

作为一家专注于HDPE土工膜生产的专业企业，德州森泰环保科技有限公司采用先进的生产工艺，产品通过ISO 9001质量管理体系认证，符合国内环保工程相关标准。公司生产的土工膜厚度范围覆盖0.2mm-3.0mm，可根据工程需求定制，适用于垃圾填埋场、尾矿库、危废处理等多种领域。其产品在厚度均匀性、拉伸强度等关键指标上表现稳定，已在多个省市环保项目中应用。如需了解更多产品信息，建议直接联系厂家获取最新检测报告和工程案例。

注意事项：不同生产工艺各有特点，实际选用时需要结合具体工程要求，如垃圾填埋场建议使用厚度不低于1.5mm的压延法产品，而短期防渗项目可考虑厚度较薄的吹塑法产品。了解更多HDPE土工膜产品信息，可查阅www.sthdpetgm.com德州森泰环保科技有限公司官网。销售部：罗总15965342978.
