水库防渗工程中复合土工膜铺设与焊接的施工注意事项

复合土工膜的防渗性能一方面取决于材料本身的规格参数，另一方面由现场铺设与焊接施工质量决定。已投入运行的水库工程中，部分项目虽进场材料检测合格，后期仍出现渗漏问题，大多可归因于现场施工细节管控不到位。相较于人工湖、景观塘等小型水景工程，水库防渗工程承受的水头压力更大，且存在频繁的水位涨落循环，坝坡、库底、溢洪道等不同部位对铺设搭接、焊接工艺的要求存在显著差异，不可直接套用小型水景工程的简易施工工艺。

基底处理是铺设施工的前置前提，当前部分施工单位普遍存在省略精细化基底处理环节的问题。库底与坝坡基面需彻底清除石块、树根及尖锐碎石，局部凸起棱角需打磨整平；若地基存在局部坑洼，需采用素土分层夯实填平，严禁直接以碎石填充。相较于尾矿库防渗工程，尾矿库通常会额外设置细粒垫层以降低膜材穿刺风险；水库防渗虽工况存在差异，但同样不可忽视基面处理质量，若基面残留尖锐硬物，后期在水压力作用下极易造成复合土工膜穿刺破损。

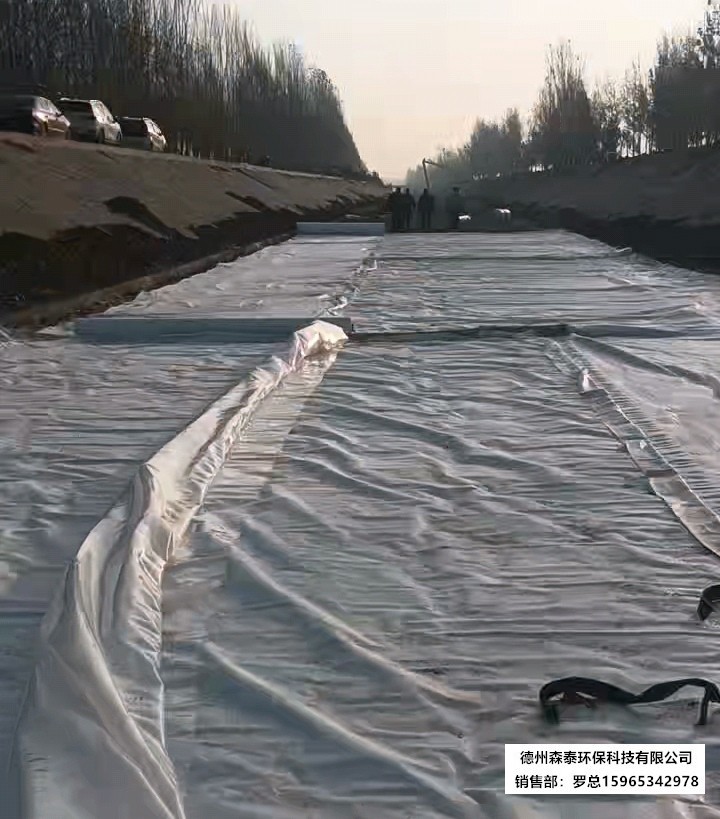

铺膜顺序方面，水库防渗工程优先遵循由低处向高处铺设的原则，坝坡段需自上而下开展铺设，膜材张拉不可过紧，需预留一定的伸缩变形余量。水库区域昼夜温差较大，且水位升降会引发坝体土体形变，若膜体完全绷紧，温度变化或地基轻微沉降时极易发生拉裂破坏。膜片间的搭接宽度需严格管控，焊接搭接净宽度一般控制在8‑10cm，不得随意缩小搭接距离；坝坡区域应尽可能减少横向焊缝，横向焊缝受水流冲刷、土体滑移拉扯作用，是渗漏高发部位，条件允许时应尽量规避。

铺设完成后需做好临时防护：已铺设完成的复合土工膜不可长时间露天暴露，紫外线辐射会加速HDPE膜的老化进程，需遵循“当日铺设、当日完成焊接或覆盖保护层”的施工原则。施工人员不得穿钉鞋在膜面行走，施工工具边角不可直接磕碰膜材；后续土方回填作业中，重型机械严禁直接在土工膜表面行驶。该防护要求与垃圾填埋场的膜面保护思路一致：垃圾填埋场膜面保护侧重抵御垃圾中尖锐杂物损伤，水库防渗则侧重防范施工机械损伤与紫外线老化。

焊接是整个防渗施工工序的核心环节，水库工程多采用双轨热楔焊机进行焊接作业。正式焊接前需先开展试焊作业，根据现场环境温度调整焊机温度与行走速度；低温大风天气下，需重新调试焊机参数，不可直接沿用晴天的作业参数。施焊前需保持焊缝表面清洁，泥土、积水、沙尘必须擦拭干净后方可施焊，带水施焊极易引发虚焊、漏焊问题。遇到拐角、异形部位等焊机无法正常作业的区域，改用挤压熔焊工艺，该类手工焊缝为防渗薄弱点，需开展重点质量检测。

焊接完成后不可直接进入下一道工序，必须开展焊缝质量检测：双轨焊缝优先采用充气检漏法，向两条焊缝中间的气道充气，稳压一段时间后观测气压是否下降，气压跌落即可判定存在漏点；手工挤压焊缝多采用肉眼观测配合火花检测的方法开展检测。若发现虚焊、小孔、膜材破损，不可仅简单覆盖小块膜材进行处理，需先清理破损区域，再将补丁周边全部焊接牢固，且补丁边缘需超出破损位置至少10cm。

综上，水库复合土工膜防渗施工中，基面处理是质量基础，铺设时膜材不可张拉过紧，焊接作业不可片面追求施工速度；大风、降雨、低温环境不适宜开展焊接作业；坝坡应尽可能减少横向焊缝，焊接完成后必须开展渗漏检测。不可直接照搬小型池塘的简易施工经验，每一道焊缝的施工质量都直接关系水库后期运行是否会出现渗水问题。在项目施工时有技术方面的问题，可咨询联系我们销售部：罗总15965342978.查阅www.sthdpetgm.com德州森泰环保官网了解更多信息。
