HDPE土工膜焊接施工细节要点

德州森泰环保科技有限公司结合矿山、固废、景观湖等大量工程实践，总结出HDPE土工膜焊接施工细节要点主要包括以下几个方面：

1、焊缝搭接与膜面处理

焊缝搭接宽度需严格控制在100mm左右，允许波动范围为80‑120mm，且需保证宽度均匀；采用双轨焊接工艺时，须预留中部充气检测空腔。

焊缝搭接区域10cm范围内须保持干燥洁净，不得混入泥沙、积水、露水、油污及杂草；若区域潮湿或带水，严禁开展焊接作业。

上下两层膜须完全贴合，层间不得夹入泥土或杂物；膜面存在褶皱时须充分展平，禁止带褶皱直接施焊。

膜材铺设时不得张拉过紧，须预留满足热胀冷缩变形要求的伸缩余量，避免后期温度变化引发焊缝拉裂破坏。

2、焊机参数与操作控制

正式施焊前，须采用同批次膜材开展工艺试焊；当气温变化较大、更换膜卷或昼夜温差较大时，须重新进行工艺试焊。

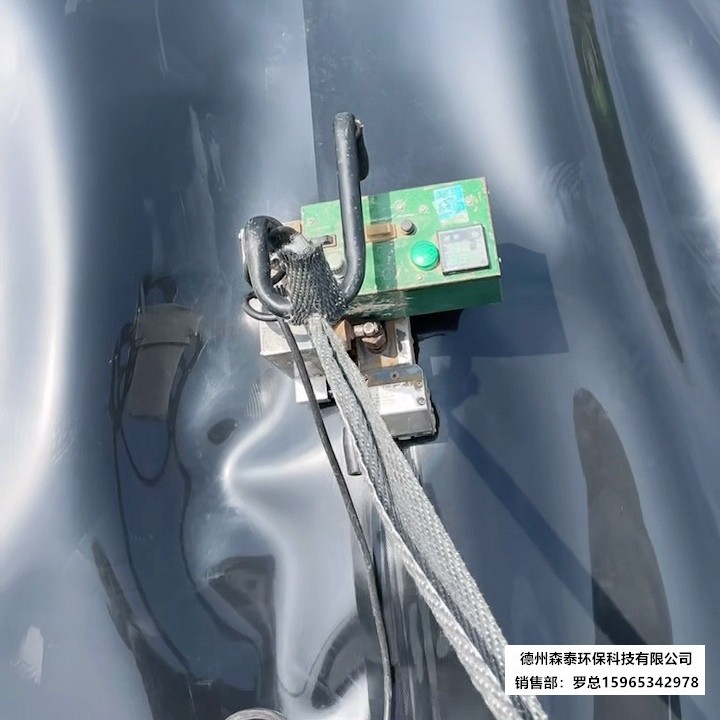

采用热楔焊机焊接时，行走速度控制在1.5‑2.5m/min，保持匀速前进，严禁速度忽快忽慢；焊机不得长时间停留在同一位置，防止膜材被烧穿。

焊接温度根据膜厚与环境气温进行调节：温度过低会导致熔接不牢，温度过高则会引发膜材烤焦、穿孔。

焊机压轮压力须保持均匀，保证两层膜被充分压紧；压力过小易引发虚焊、脱缝等缺陷。

挤压焊仅适用于修补作业、拐角部位、管道周边及设备无法抵达的位置，不得作为主要焊接方式。

3、现场环境把控

雨天、结露、大雾天气或基面潮湿时，须停止焊接作业。

大风天气施工需做好压膜配重处理，防止膜体被风吹动引发两层膜错位分离；风力过大时须停止施工。

正午极端高温暴晒条件下，膜材受热膨胀易起鼓，须适当调整焊接参数，尽量避开极端高温时段施工。

4、特殊接头部位处理（高频漏点位置）

设计施工阶段应尽量避免十字交叉焊缝，优先采用T型接头；若不可避免出现十字接头，须加铺圆形或方形补片进行补强处理。

边坡与库底交接的转角位置，膜体须松弛铺设，不得强行拉扯绷紧。

管道穿膜部位与构筑物根部，不得直接采用热楔焊焊接，须采用挤压焊结合补丁补强工艺，转角位置须裁剪为圆弧过渡，严禁出现硬折死折。

锚固沟内焊缝须尽量避开沟底应力集中区域。

5、焊接过程外观实时检查

焊缝处应挤出连续均匀的熔浆，不得出现断焊、跳焊缺陷。

施工过程中需随时观察焊缝状态，若出现烤焦发黑、孔洞、局部未熔合等缺陷，须立即标记并停机处理。

焊缝不得出现膜材错位跑边，搭接宽度不足的区段须标记后返工处理。

6、过程防护

焊机电源线与各类施工工具需避免划伤膜面；施工人员严禁穿带钉鞋在膜面上行走。

刚焊接完成的焊缝温度较高，不得立即进行大力踩踏、碾压，待焊缝冷却后再移动配重。

已完成焊接的区段，须做好压膜防护，防止大风掀动膜材，引发新焊缝撕裂。

7、过程同步检测

每完成一段双轨焊缝，须及时开展气压检测；修补部位与挤压焊部位须及时开展真空检漏；不得待全部焊接完成后再统一检测，应做到缺陷早发现早处理。

8、施工过程常见焊接缺陷及诱因

虚焊脱开：搭接面脏污潮湿、走机速度过快、温度偏低、压轮压力不足

烧穿小孔：温度过高、焊机长时间停留、膜面有砂粒凸起

焊缝错位：大风扰动、膜未固定、张拉太紧

后期开裂：接头未留伸缩余量、十字接头未补强

了解更多HDPE土工膜在矿山、固废垃圾填埋场、景观湖等工程焊接施工细节，可查阅www.sthdpetgm.cm德州森泰环保官网联系我们。
