尾矿库专用防渗HDPE土工膜铺设规范及质量要求

随着环保法规的日益严格，尾矿库作为重点环保设施，其防渗工程的质量直接关系到地下水资源安全和周边生态环境。根据2026年国家环保防渗项目工程的最新要求，尾矿库防渗系统的设计、材料选用和施工均需达到更高标准。HDPE防渗膜因其卓越的防渗性能、化学稳定性和耐久性，已成为尾矿库防渗工程的首选材料。本文将从铺设规范和质量要求两方面进行说明，为相关工程提供参考依据。

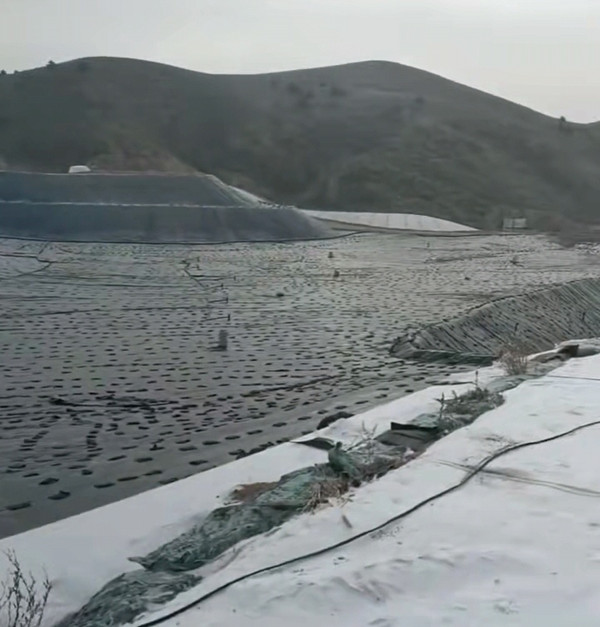

一、铺设前的准备工作

在铺设HDPE防渗膜之前，必须完成以下基础工作：

基底处理：基底应平整、密实，无尖锐杂物、石块、树根等可能损伤防渗膜的物体。基底压实度需达到设计要求，一般不低于90%。
排水系统：根据场地条件设置合理的排水系统，确保基底无积水，避免地下水位对防渗膜造成浮力破坏。
材料检验：防渗膜进场后，应按批次进行外观、厚度、拉伸强度、断裂伸长率等指标的复检，确保符合设计及国家标准要求。

二、铺设作业规范

环境条件：铺设作业应在5℃至40℃的气温下进行，风力不大于4级。雨雪天气或基面潮湿时不应进行铺设。

铺设方向：防渗膜的铺设方向应与最大坡度方向一致，以减少接缝数量，提高整体稳定性。

搭接要求：相邻两幅防渗膜的搭接宽度应符合设计要求，一般不小于100mm。搭接区域应保持洁净、干燥。
锚固处理：防渗膜边缘应按规定埋入锚固沟内，并用回填土压实，确保膜体固定牢靠，防止位移。

三、焊接质量控制

热熔焊接是HDPE防渗膜连接的主要方式，焊接质量直接影响防渗效果。

焊接参数：焊接温度、压力、速度应根据材料特性和环境温度进行调整。通常焊接温度控制在200℃至230℃之间。
试焊：正式焊接前，应在膜体表面进行试焊，并做剪切和剥离试验，确认参数合格后方可批量施工。
焊缝检测：每条焊缝完成后，应进行无损检测，主要方法包括真空检测、电火花检测或气压检测。检测频率不得低于焊缝总长度的10%。

修补：对于检测发现的漏焊、虚焊点，应使用挤出焊机或热风焊枪进行修补，并重新检测至合格。

四、质量验收标准

根据2026年国家环保防渗项目工程要求，尾矿库专用防渗膜的质量验收应满足以下指标：

五、常见问题与注意事项

褶皱与空鼓：铺设时应适当张紧，避免产生过多褶皱。如出现空鼓，应进行排气处理。
接缝质量：焊缝应平整、均匀，无穿透性缺陷。对于不良焊缝，必须切除重做。
保护层施工：防渗膜铺设并经检验合格后，应及时铺设保护层（如土工布、砂垫层等），避免膜体在日照下老化。

六、结语

尾矿库防渗工程是环保项目的重要组成部分，HDPE防渗膜的正确铺设和质量控制是确保防渗效果的关键。德州森泰环保科技有限公司，始终关注行业内规范的更新，建议业主和施工单位在工程中严格执行国家标准及设计要求，选择质量合格的防渗材料，并委托有资质的第三方检测机构进行全过程质量控制。只有通过规范施工、严格检测、科学管理，才能确保尾矿库防渗系统长期稳定的运行，真正实现环保防渗的目标。更多关于HDPE防渗膜、复合土工膜、沼气池黑膜材料信息，可查阅：德州森泰环保科技有限公司官网www.sthdpetgm.com。应用技术咨询联系我们销售部：罗总15965342978。
