15965342978
德州森泰环保科技有限公司
15965342978
罗总
3385695188@qq.com
山东省德州市陵城区安德街道迎宾南大街2617号

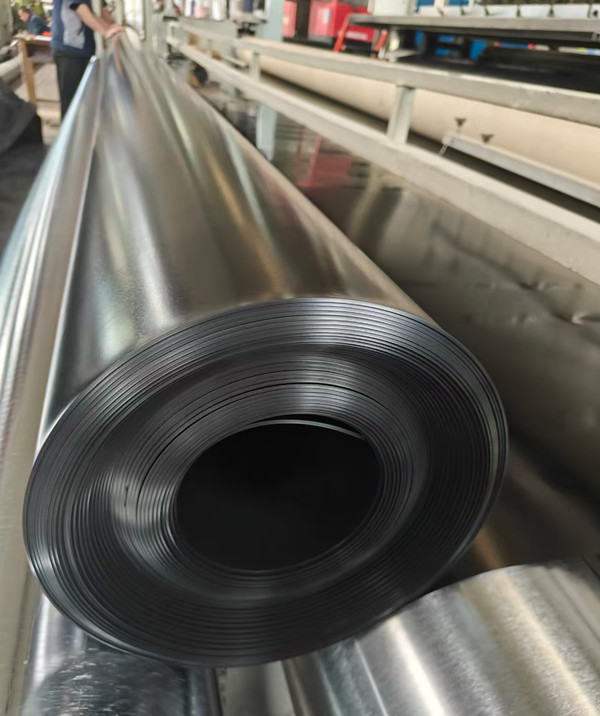

HDPE防渗土工膜的验收指标通常依据国家标准 GB/T 17643-2025《土工合成材料 聚乙烯土工膜》 和行业标准 CJ/T 234-2006《垃圾填埋场用高密度聚乙烯土工膜》。验收时需综合考量材料本身的质量与现场施工质量。
下表汇总了HDPE防渗膜的核心技术指标，具体数值可能因工程等级和设计要求有所调整。
| 类别 | 指标 | 参考标准与要求 |
|---|---|---|
| 规格与外观 | 厚度及偏差 | 标准：GB/T 17643-2011，厚度范围 0.25～3.0mm。要求：标称厚度负偏差通常 ≥-10%（如1.0mm膜实测≥0.9mm）。 |
| 幅宽与长度 | 幅宽：常见 2.5～9.0m。长度：按卷提供，需与合同一致。 | |
| 外观质量 | 表面应平整，无气泡、杂质、裂纹、分层、穿孔。允许轻微僵块和加工划痕，但数量和深度受限。 | |
| 物理力学性能 | 拉伸性能 | 标准：GB/T 17643-2011 (GH-2/环保型)。要求：• 拉伸屈服强度：≥25 MPa• 拉伸断裂强度：≥27 MPa• 屈服伸长率：≥12%• 断裂伸长率：≥700% |
| 直角撕裂强度 | 要求：≥110 N/mm (环保型)。 | |
| 抗穿刺强度 | 要求：CBR顶破强度 ≥4.5 kN，或落锤冲击无穿透。 | |
| 防渗与耐久 | 密度 | 要求：≥0.94 g/cm³，常用 0.94～0.965 g/cm³。 |
| 防渗系数 | 要求：水蒸气渗透系数 ≤1.0×10⁻¹³ g·cm/(cm²·s·Pa)。 | |
| 碳黑含量 | 要求：2.0%～3.0%，且分散度良好。 | |
| 耐环境应力开裂 (ESCR) | 要求：F20h ≥1500 h。 | |
| 氧化诱导时间 (OIT) | 要求：常压OIT ≥100 min；经热老化或紫外老化后，OIT保留率 ≥50%～55%。 | |
| 低温冲击脆化 | 要求：-70℃ 条件下冲击不脆裂。 | |
| 特殊类型要求 | 糙面HDPE膜 | 要求：• 原料：密度 ≥0.932 g/cm³，熔体流动速率 MFR<1.0 g/10min。• 糙面高度：单/双糙面 ≥0.25 mm。• 摩擦系数：更高，适用于陡坡。 |
1、基础与膜面
基础面：应平整、压实，无尖锐物。
膜面铺设：应平顺无皱褶，预留约1.5%的伸缩余幅。搭接宽度通常 ≥100mm（陡坡≥150mm），焊缝平行于最大坡度。
2、焊接质量
外观：焊缝应连续、饱满，无烧焦、孔洞等缺陷。
无损检测：气压检测：0.15～0.2 MPa 压力下保压5分钟，压降在允许范围内。
真空检测：-0.025 MPa 负压下，膜下无气泡。
电火花检测：15 kV 电压下无火花（用于查找针孔）。
3、修补与锚固
破损修补：小孔洞用大于破损边缘150mm的补丁热熔修补；较大破损需重新焊接。
边界锚固：与周边结构（如混凝土墙）的连接应牢固，密封可靠。
三、资料与标识
质保资料：核查出厂合格证、第三方检测报告（含CMA/CNAS认证）、原料证明（原生料）等。
现场标识：核对膜卷的规格、批号、生产日期等信息是否齐全。
了解更多HDPE土工膜、复合土工膜、沼气池黑膜信息，可以查阅https://www.sthdpetgm.com。技术咨询联系我们销售部：罗总15965342978。
