危废处理环保政策升级，HDPE土工膜厂家助力危废填埋场防渗达标

随着我国对危险废物处理要求的不断提高，危废填埋场的防渗设计成为环保监管的重点。近年来，国家相继出台了《危险废物填埋污染控制标准》（GB 18598-2019）等文件，对填埋场底部防渗系统的厚度、渗透系数、使用寿命等指标提出了明确要求。在这一背景下，HDPE土工膜作为关键防渗材料，其产品质量和施工质量直接关系到填埋场的达标运行。

一、政策升级对防渗材料的新要求

新版危废填埋标准明确要求，填埋场底部防渗层应采用厚度不小于2.0mm的HDPE土工膜，且渗透系数应低于1.0×10⁻¹²cm/s。同时，膜材需要具备优异的耐化学腐蚀能力和抗老化性能，以应对危废中可能存在的各种腐蚀性物质。在极端环境下，膜材的使用寿命应不低于30年，这就需要生产企业在原料选择、生产工艺等方面严格把控。

二、HDPE土工膜的核心性能指标

当前，广泛应用于危废填埋场的HDPE土工膜，其关键性能指标包括：

1、厚度：标准要求2.0mm及以上，特殊项目可达3.0mm
2、拉伸强度：纵向、横向均不低于27MPa
3、断裂伸长率：不低于700%
4、直角撕裂强度：不低于150N/mm

5、耐环境应力开裂时间：不低于1500小时

6、碳黑含量：2.0%-3.0%，确保抗紫外线老化性能

这些指标的参数值直接决定了HDPE土工膜在实际应用中的长期可靠性。

三、生产工艺与质量保障

合格的HDPE土工膜生产企业，需具备先进的三层共挤吹膜生产线，并配备在线厚度监测系统。生产过程中，原料选用优质原生树脂，配比特定的抗氧化剂、热稳定剂和紫外线吸收剂，确保产品在填埋场酸性或碱性环境中保持稳定。

以德州森泰环保科技有限公司为例，其生产的HDPE土工膜采用吹塑生产设备，严格执行ISO9001质量管理体系。产品出厂前需通过拉伸试验、耐环境应力开裂测试、氧化诱导时间检测等多项实验室检测，确保每一卷膜材都符合环保标准要求。

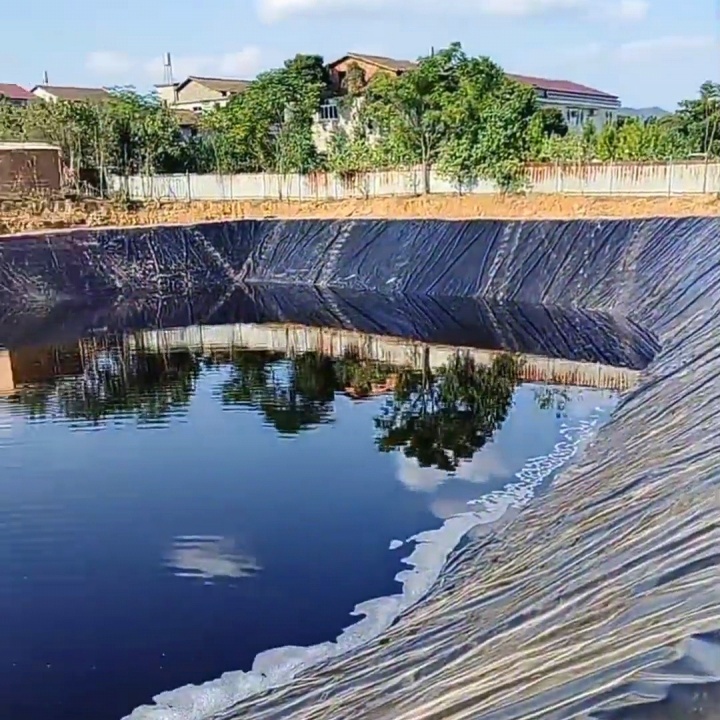

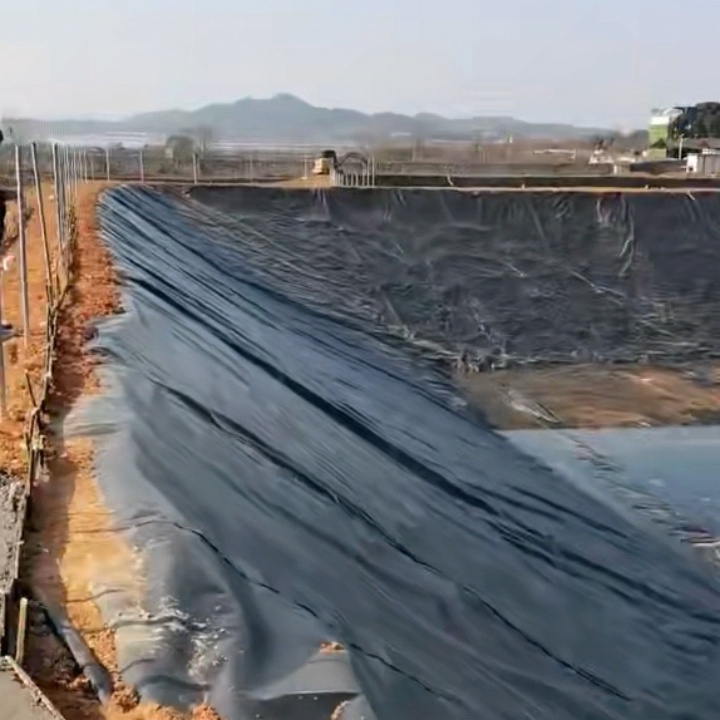

四、施工关键环节与注意事项

即便是优质的HDPE土工膜，如果施工不当，也可能导致防渗系统失效。常见的问题包括：

1、焊接质量：采用双轨热熔焊技术，焊缝强度不应低于母材的80%。现场需做破坏性检测，每500平方米至少抽检一个试件。

2、锚固处理：膜材边缘需牢固锚固在锚固沟内，防止因基础不均匀沉降导致膜体移位。

3、保护层铺设：膜上需铺设土工布保护层，防止回填碎石刺破膜体。

4、搭接宽度：焊缝搭接宽度应控制在100mm-120mm之间，过窄或过宽均会影响密封性。

专业的施工团队需持有相关资质，遵循《土工合成材料应用技术规范》（GB/T 50290）执行标准作业。

五、售后服务与长期维护

填埋场投入运营后，需建立定期巡检制度，使用膜缺陷探测仪对膜体进行无损检测。德州森泰环保科技有限公司等正规厂家会提供完整的售后服务，包括施工现场技术指导、焊接培训、以及质保期内的巡回检查。质保期通常为5年，但部分厂家可根据项目需求延长至10年，甚至提供全生命周期维护方案。

六、行业发展趋势

未来，危废填埋场对HDPE土工膜的需求将更加强调高性能、长寿命。单层防渗系统逐渐向双层防渗系统演变，膜材厚度也有向3.0mm及以上发展的趋势。同时，可在线监测防渗层完整性的智能化系统将逐步推广，以实时掌握填埋场防渗状况。

总之，环保政策的持续升级对危废填埋场防渗工程提出了更高要求。选择采用可靠生产工艺、具备完善检测手段和优质售后服务能力的企业合作，是确保工程长期达标运行的关键。了解更多HDPE土工膜、复合土工膜、长丝土工布等材料信息，可查阅www.sthdpetgm.com德州森泰环保科技有限公司官网。销售部：罗总15965342978.
